RFSL2853-A30 100W-30dB同軸隔離衰減器
發布時間:2025-01-06 10:26:12 瀏覽:1634
RFSL2853-A30是一款高性能的同軸隔離衰減器,專為滿足射頻(RF)應用中的高隔離度、低插入損耗和精確衰減需求而設計。它在2620至2690 MHz的頻率范圍內工作,適用于各種射頻通信系統。

電氣規格
頻率范圍: 2620 MHz 至 2690 MHz
插入損耗: 小于 0.20 dB,最大不超過 0.30 dB
隔離度: 最小 22 dB,典型值大于 25 dB
回波損耗: 最小 22 dB,典型值大于 25 dB
衰減值: 30 dB ± 1 dB
功率和溫度等級
正向功率峰值/平均值: 最大 1000/100W
反向功率連續波(CW): 最大 100W
終端額定功率: 最大 100W
工作溫度范圍: -40°C 至 +85°C
存儲溫度范圍: -40°C 至 +95°C
其他特性
引腳尺寸: 1.00 mm (0.040 英寸) 寬 x 3.0 mm (0.12 英寸) 長 x 0.20 mm (0.008 英寸) 厚
隔離衰減器法蘭: 能夠承受 +85°C 的溫度,最大持續時間為 30 分鐘。

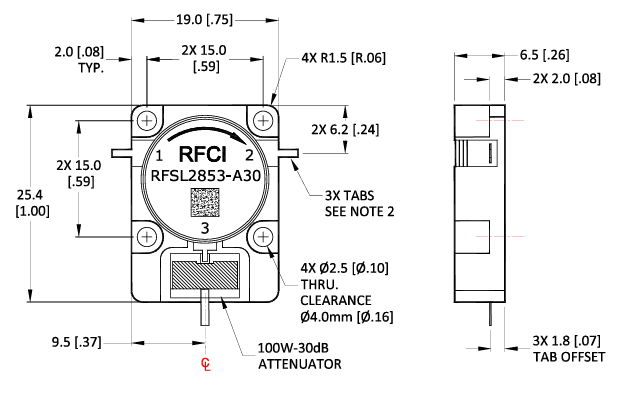

機械尺寸
總長度: 19.0 mm (0.75 英寸)
直徑: 25.4 mm (1.00 英寸)
安裝孔: 4 個 R1.5 mm (0.06 英寸) 的安裝孔
引腳尺寸: 4X φ2.5 mm (0.10 英寸) 通孔,中心孔直徑為 φ4.0 mm (0.16 英寸)
引腳偏移: 3X 1.8 mm (0.07 英寸)
引腳類型: 100W 終端
應用
RFSL2853-A30隔離衰減器廣泛應用于無線通信基站、衛星通信和微波鏈路等領域,為這些系統提供高隔離度、低插入損耗和精確的衰減控制。RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
推薦資訊
Teledyne SP Devices? SDR14TX是一種雙通道靈活的任意波形發生器(AWG)。它提供了高帶寬和動態范圍的良好組合,以產生寬帶信號。Teledyne SP Devices SDR14TX的模擬輸出采用直流耦合,優化后產生寬帶信號。該雙輸出可用于產生兩個獨立的信道或產生復(IQ)零中頻調制信號。

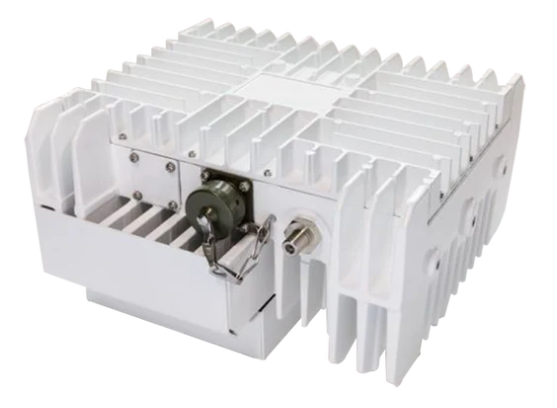

Norsat ELMTBC050HT-SF-D C波段BUC是一款高性能的50W功率放大器,適用于5.850至6.425 GHz的C波段通信。該設備具有73 dB的典型線性增益和+47 dBm的P1dB輸出,能夠在-40°C到+60°C的寬溫度范圍內穩定工作。其設計緊湊,尺寸為220 x 195 x 138 mm,重量為6.0 kg,具備IP54防護等級,適用于各種惡劣環境下的衛星通信應用。
