RFSL2857射頻同軸隔離器RFCI,3-3.5GHz
發布時間:2025-05-21 08:59:48 瀏覽:1134
RFCI的RFSL2857射頻同軸隔離器該隔離器用于射頻信號處理,提供信號隔離,防止信號反射和干擾。適用于需要高頻率和高功率處理的應用,如通信設備、雷達系統等。

電氣規格
頻率范圍:3000 MHz 至 3500 MHz。
插入損耗:典型值小于0.25 dB,最大值0.35 dB。
隔離度:典型值大于23 dB,最小值20 dB。
回波損耗:典型值大于23 dB,最小值20 dB。
功率和溫度等級
最大前向功率:1000W/100W(峰值/連續)。
最大反向功率:1000W/20W(峰值/連續)。
終端額定功率:20W。
工作溫度范圍:-40°C 至 +85°C。
存儲溫度范圍:-40°C 至 +95°C。

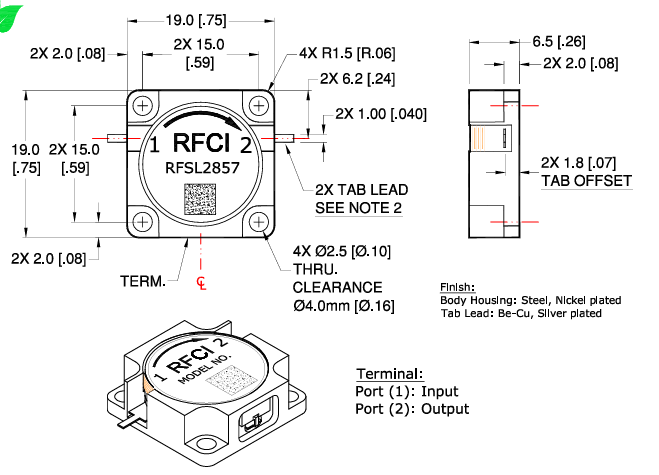

尺寸材料
主體尺寸:直徑19.0mm,高度6.5mm。
安裝孔:4個安裝孔,直徑2.5mm,間距0.4mm。
引腳:2個引腳,間距2.0mm。
主體外殼:鋼,鍍鎳。
引腳:鈹銅,鍍銀。
RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
推薦資訊

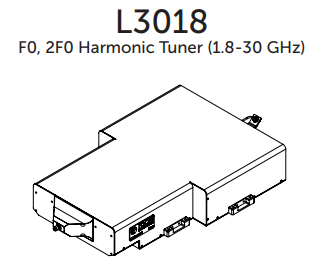

Focus L3018低頻增量調諧器用于高頻率晶圓測量,頻率范圍1.8-30 GHz,3.5毫米連接器,最大VSWR 42.8:1,諧波調諧范圍10:1至100:1,最大功率47瓦(CW),重復性損失最小-40 dB。采用低輪廓設計,提高了性能和可靠性。

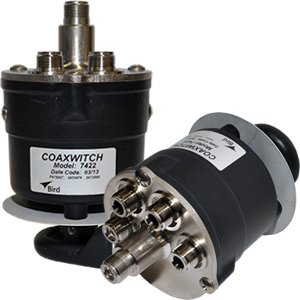

Bird ?? 50歐姆同軸選擇開關使用獨具特色、穩固和安全可靠的設計,容許正接觸、低插入VSWR和通道相互之間的串擾可忽略不計。開關機構是41/2"的RG-87/UTeflon電纜,Bird射頻同軸線多位射頻選擇開關被拉離相匹配的公N連接器并旋轉到所需要的開關位置。
