LS310和LS350解決噪音難題Linear Systems
發布時間:2025-08-18 08:42:02 瀏覽:3027
在精密電子設計中,噪聲是影響系統性能的關鍵因素之一。Linear Systems 公司推出的 LS310(NPN) 和 LS350(PNP) 低噪聲匹配晶體管對,專為要求低噪聲、高精度的應用而優化,適用于音頻放大器、儀器測量、電流源等場景。

1.電氣參數:
Vbe 匹配精度:0.2mV
電流增益 (hfe):100–1000
增益帶寬積 (GBW):≥200MHz
輸入噪聲電壓:700pV–7.5nV
輸入噪聲電流:1pA–10pA

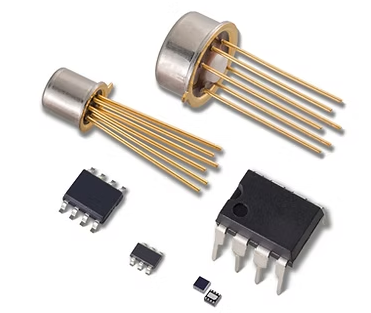

2.封裝選項
LS310: PDIP-8, TO-71, TO-78, SOIC-8, SOT-23-6
LS350: DFN-8 (RoHS)
3.雙極晶體管vs.JFET選擇指南
選擇雙極晶體管的情況:
源電阻<10KΩ
工作電流<0.5mA
雙極晶體管在低源電阻和低電流下噪聲更低
4. 噪聲設計檢查清單
使用低噪聲元件和盡可能小的電阻值
優化集電極偏置水平
注意電路布局(避免長引線)
電源線噪聲濾波
電磁干擾防護
溫度控制(噪聲隨溫度升高而增加)
帶寬控制(窄帶設計噪聲更低)
考慮源電阻、輸入噪聲電流和電壓規格
5. 噪聲與電阻關系
約翰遜噪聲(熱噪聲)方程:
Vn = √(4kTRΔf)
其中k是玻爾茲曼常數,T是溫度(K),R是電阻值,Δf是帶寬
設計建議: 在噪聲增益信號路徑中使用盡可能低的電阻值
6.超低噪聲應用電路
超低噪聲前置放大器
低噪聲麥克風前置放大器
數字編程電流泵
級聯電流源
電流匹配電路
乘法器
功率計
應變儀儀表放大器
熱電偶放大器
各類模擬數學電路
立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
